ThinkPad X60sのパームレストのファン割れ部を補強する

2014/05/23 Fri
オークションで手に入れたThinkPad X60sですが、パームレストのファン部が割れています。
ここは液晶の開閉時に力がかかる部分らしく、液晶を開閉するたびにパカパカします。
そこで、1.2mmのプラ板を使い、補強することにしました。

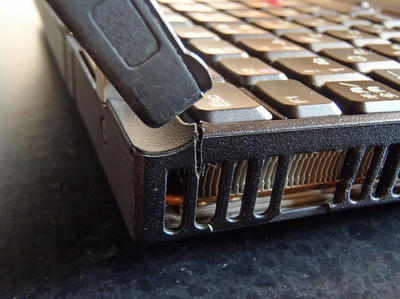

ファン部が割れたThinkPad X60s
ThinkPad X60sのパームレストが割れたファン部。
ヒンジ近くに割れと、ファン排気口下が割れてなくなっている。

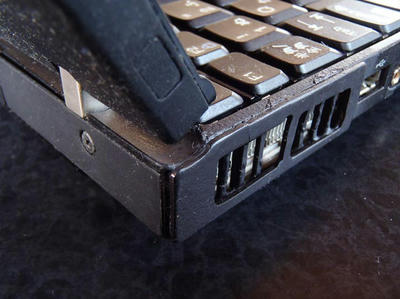

X60sの割れたファン部をプラ板で補強
プラバンを日の字に加工し、割れたファン部を丸ごと補強。
塗装した黒は、バイクのエキパイ用に使っていた耐熱スプレーを使用。

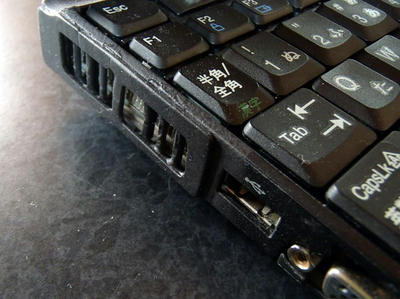

X60sの割れたファン部をプラ板で補強
ファン排気口横にUSB射し込み口があるので、USB機器を接続しても干渉しないように注意した。

X60sの割れたファン部をプラ板で補強

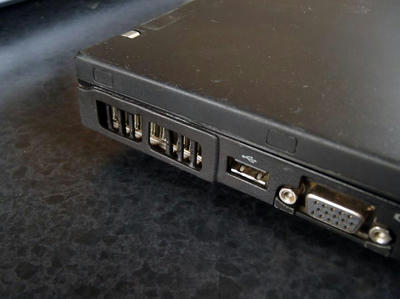

液晶を閉じてみたところ。
プラバンの厚みだけ出っ張っていますが、意外と違和感を感じません。

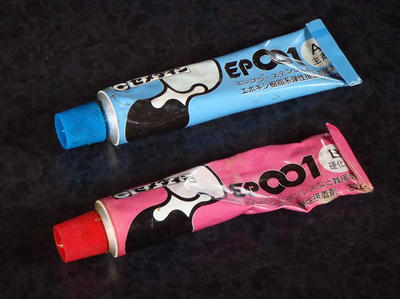

プラ板とThinkpad X60sのABS樹脂を接着した接着剤
プラ板とX60sのABS樹脂を接着した二液混合タイプの接着剤。
「セメダイン EP001」です。
現在は「セメダイン EP001N」になっているようです。

セメダインの説明によると、
「エポキシ樹脂とシリコーン変性ポリマーを配合したエポキシ系弾性接着剤です。硬化皮膜が強靭で弾力性があり、耐衝撃性に優れています。ステンレスやエンジニアリングプラスチックに、優れた接着力を発揮します」
だそうです。
ABS樹脂は、エンジニアリングプラスチックに分類されるようなので、問題なさそうです。
これで、液晶の開閉も安心して出来るようになりました。
