REGZA 26RE2でDLNA(その1)Aterm WG600HP DLNAサーバー

2018/10/10 Wed
REGZA 26RE2で各種動画ファイルを見たくなり、DLNAを利用することにした。
取扱い説明書によるとREGZA 26RE2で再生可能な動画ファイルはMPEG2のみ。

MPEG2以外の動画ファイルもみたいので、最終的にREGZA 26RE2が再生可能な動画形式に変換(トランスコード)機能のあるDLNAサーバーソフトを使うことになるが、まず手始めにREGZA 26RE2でどの動画ファイルが見れるのか確認するために、DLNAサーバー機能のある無線LANルーターAterm WG600HPを使っていくつかの動画ファイルを再生してみた。

REGZA 26RE2で再生可能な動画ファイル

取扱説明書準備編P48よると、REGZA 26RE2のDLNAでLAN再生可能な動画ファイルの種類は以下の通り。
映像:MPEG-2(VRフォーマット)
映像に付随する音声:リニアPCM、ドルビーデジタルAC3、MPEG-1,2 LayerⅡ)

REGZA 26RE2の設定

  1. REGZA 26RE2をLANケーブルでルーターに接続。
  2. リモコンの「設定メニュー」ボタン→初期設定→通信設定で「IPアドレス設定」と「DNS設定」をルーターの設定に合わせて設定。
    私はどちらもデフォルトの「自動取得」のまま。
    REGZA 26RE2 通信設定
  3. 「接続テスト」を選択してルーターとの接続が確認できたらOK。
    REGZA 26RE2 接続テスト

Aterm WG600HPのメディアサーバ機能と設定

「メディアサーバ機能」というのがDLNAサーバー機能に当たる
USBポートに接続した外付けハードディスクなどに保存されたコンテンツを、本商品のLAN側に接続したDLNA対応機器で視聴することができます。
「メディアサーバ機能|機能詳細ガイド」より

Aterm WG600HP メディアサーバ機能設定方法

  1. Aterm WG600HPのクィック設定にブラウザでアクセスして以下のようにメディアサーバ機能を有効にする。
    詳細設定 > その他の設定 内の「メディアサーバ機能」を「使用する」にチェックを入れる。
  2. USBポートにUSBメモリや外付けハードディスクを接続する。(「contents」フォルダが自動生成される)
  3. 「contents」フォルダ内に動画ファイルを入れる。
    ※「contents」フォルダの下にサブフォルダを作成できるが、DLNA機器からはサブフォルダの区別なくコンテンツのみ表示される。

DLNA再生テスト用動画と再生結果

オリジナル動画をXmedia RecodeでMPEG2に変換。
720×480より大きい動画の場合は、オリジナルサイズのまま変換したものと720×480にリサイズしたものを用意。

動画変換

Xmedia Recode3.3.5.8で変換。
以下は変更および設定値に注意した部分

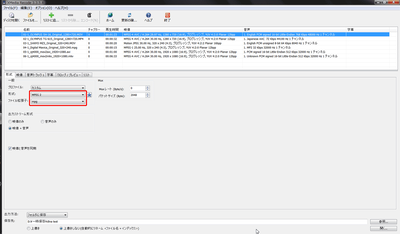

Xmedia Recode「形式」タブ
「形式」タブ
形式:MPEG 2
ファイル拡張子:mpg
その他変更せず

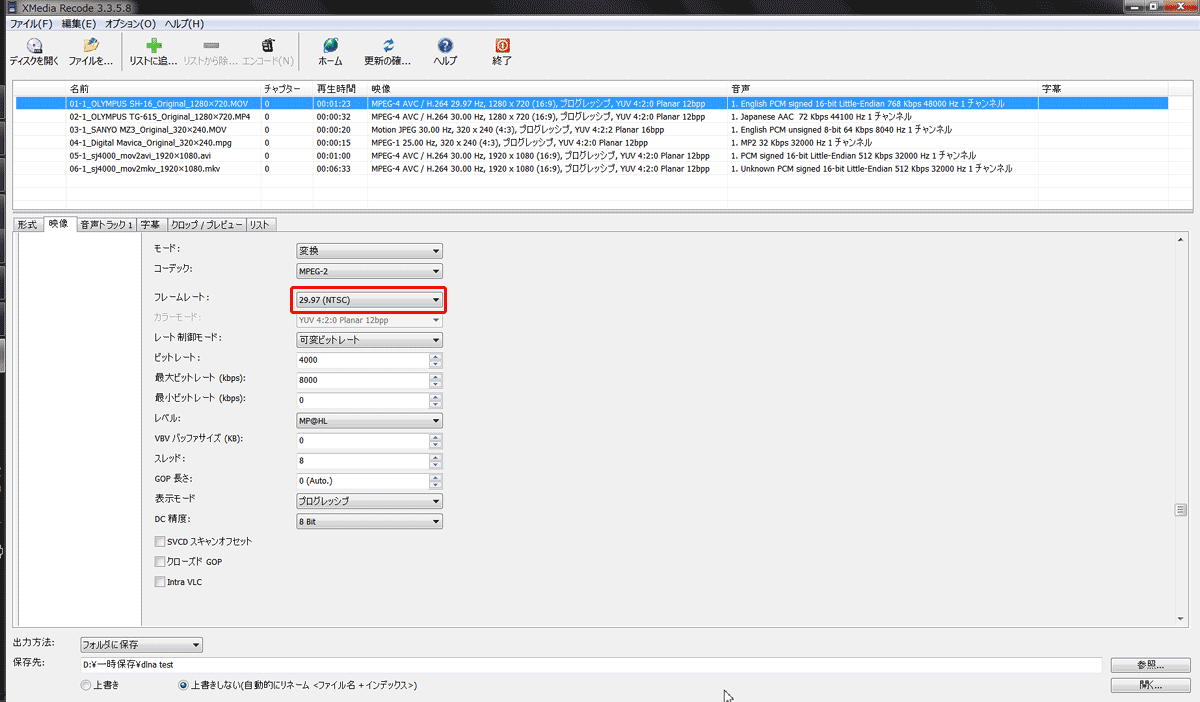

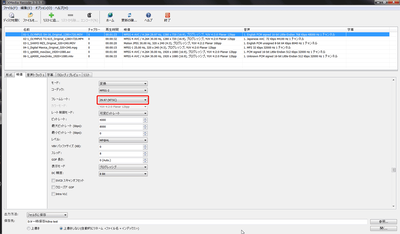

Xmedia Recode「映像」タブ
「映像」タブ
コーデック:MPEG-2
フレームレート:29.97(NTSC)
その他変更せず

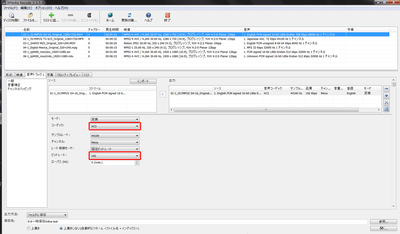

Xmedia Recode「音声トラック1」タブ
「音声トラック1」タブ
コーデック:AC3(これを選択するとドルビーAC3になる)
ビットレート192
その他変更せず

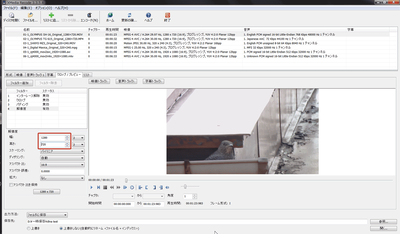

Xmedia Recode「クロップ/プレビュー」タブ
「クロップ/プレビュー」タブ
オリジナルの解像度でMPEG2に変換したものと、解像度を縮小したものを用意。

Xmedia Recode変換前と変換後の動画情報リスト
変換前と変換後の動画情報リスト

REGZA RE2 録画番組を見る
DLNAで動画ファイルを見るには、リモコンの「レグザリンク」ボタンを押し、「録画番組を見る」を選択する。

REGZA RE2 DLNAサーバー接続
ネットワークにつながっているサーバーが一つなら、すぐにこの画面が表示される。
複数ある場合は、サーバーの選択画面が表示される。
表示内容はDLNAサーバーによってまちまち。

今回は「contents」フォルダに動画ファイルを入れているので「Video」フォルダを選択。

REGZA RE2 DLNA動画ファイル一覧
動画ファイル一覧が表示される。
認識されている動画ファイルが表示される。
一部に一覧に表示されるものの再生できないものもある。

表示は日時順しか選べない。
これは録画した番組も同じ。

WindowsMediaPlayer12 DLNA動画ファイル一覧
WindowsMediaPlayer12でのDLNA動画ファイル一覧。
表示されているものはすべて再生できた。

動画情報と再生結果

「真空波動研SuperLite180820」で動画情報取得。

01-1_OLYMPUS SH-16_Original_1280×720.MOV
1280x720 8Bit AVC/H.264 Baseline@3.1 1:1 Progressive 29.97fps 2517f 9003.80kb/s
signed/two's complement(Little) 48.00kHz 16Bit 1ch 384.00kb/s
Apple QuickTime
[MPEG4] 00:01:23.983 (83.983sec) / 102,616,968Bytes
01-2_OLYMPUS SH-16_mpeg2_1280×720.mpg
1280x720 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 44.10kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:01:24.363 (84.363sec) / 45,445,120Bytes
01-3_OLYMPUS SH-16_mpeg2_720×480.mpg
720x480 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 44.10kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:01:24.363 (84.363sec) / 33,699,840Bytes
02-1_OLYMPUS TG-615_Original_1280×720.MP4
1280x720 8Bit AVC/H.264 Baseline@3.1 Unspecified Progressive 30.00fps 974f 8511.98kb/s
AAC 44.10kHz 1.0ch(1/0 C) LC 72.00kb/s
MPEG-4 for SONY PSP
[MPEG4] 00:00:32.466 (32.466sec) / 35,040,460Bytes
02-2_OLYMPUS TG-615_mpeg2_1280×720.mpg
1280x720 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 44.10kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:00:32.814 (32.814sec) / 17,766,400Bytes
02-3_OLYMPUS TG-615_mpeg2_720×480.mpg
720x480 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 44.10kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:00:32.814 (32.814sec) / 17,729,536Bytes
03-1_SANYO MZ3_Original_320×240.MOV
320x240 24Bit JPEG 30.00fps 610f 4858.92kb/s
RAW 8.04kHz 8Bit 1ch 64.32kb/s
[QuickTime] 00:00:20.333 (20.333sec) / 12,530,634Bytes
03-2_SANYO MZ3_mpeg2_320×240.mpg
320x240 MPEG2 MP@HL 4:3 Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 44.10kHz 1.0ch(1/0 C) CM 384.00kb/s
[MPEG2] 00:00:20.723 (20.723sec) / 11,554,816Bytes
04-1_Digital Mavica_Original_320×240.mpg
320x240 MPEG1 1:1 25.00fps 741.44kb/s VBR
MPEG1-LayerII 32.00kHz 32.00kb/s CBR Mono
[MPEG1] 00:00:15.475 (15.475sec) / 1,435,815Bytes
04-2_Digital Mavica_mpeg2_320×240.mpg
320x240 MPEG2 MP@HL 4:3 Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:00:16.173 (16.173sec) / 2,824,192Bytes
05-1_sj4000_mov2avi_1920×1080.avi
1920x1080 24Bit H.264 30.00fps 1800f 11878.51kb/s
PCM 32.00kHz 16Bit 1ch 512.00kb/s
[RIFF(AVI1.0)] 00:01:00.000 (60.000sec) / 92,981,580Bytes
05-2_sj4000_mov2avi_1920×1080.mpg
1920x1080 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:01:00.333 (60.333sec) / 32,552,960Bytes
05-3_sj4000_mpeg2_1280×720.mpg
1280x720 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:01:00.333 (60.333sec) / 32,284,672Bytes
05-4_sj4000_mpeg2_720×480.mpg
720x480 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:01:00.333 (60.333sec) / 32,561,152Bytes
06-1_sj4000_mov2mkv_1920×1080.mkv
1920x1080 8Bit AVC/H.264 High@4.1 Unspecified Progressive 30.00fps 0f 0.00kb/s
PCM(LE) 32.00kHz 16Bit 1ch
[Matroska] 00:06:33.033 (393.033sec) / 608,851,999Bytes
06-2_sj4000_mov2mkv_1920×1080.mpg
1920x1080 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:06:33.382 (393.382sec) / 209,379,328Bytes
06-3_sj4000_mpeg2_1280×720.mpg
1280x720 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:06:33.382 (393.382sec) / 209,080,320Bytes
06-4_sj4000_mpeg2_720×480.mpg
720x480 MPEG2 MP@HL 16:9 625line Progressive 29.97fps 8000.00kb/s CBR
Dolby AC-3 32.00kHz 1.0ch(1/0 C) CM 192.00kb/s
[MPEG2] 00:06:33.382 (393.382sec) / 209,119,232Bytes
※直WMP12,MPC:動画ファイルを直接ソフトで再生
動画再生結果
動画No.RE2,WMP12直WMP12,MPC
01-1 ×,○ ○,○
01-2 表示なし,表示なし ○,○
01-3 ○,○ ○,○
02-1 ×,○ ○,○
02-2 表示なし,表示なし ○,○
02-3 ○,○ ○,○
03-1 表示なし,表示なし ×,○
03-2 音なし,音なし 音なし,○
04-1 ×,○ ○,○
04-2 ○,○ ○,○
05-1 表示なし,表示なし 再生に時間かかり音のみ,○
05-2 表示なし,表示なし ○,○
05-3 表示なし,表示なし ○,○
05-4 ○,○ ○,○
06-1 表示なし,表示なし ×,○
06-2 表示なし,表示なし ○,○
06-3 表示なし,表示なし ○,○
06-4 ○,○ ○,○

REGZA RE2+Aterm WG600HPで再生できる動画のタイプ

MPEG2、ドルビーAC3、解像度720×480以下。


次回はWindowsMediaPlayer12のDLNAサーバー機能(トランスコーディングあり)を試してみる。
